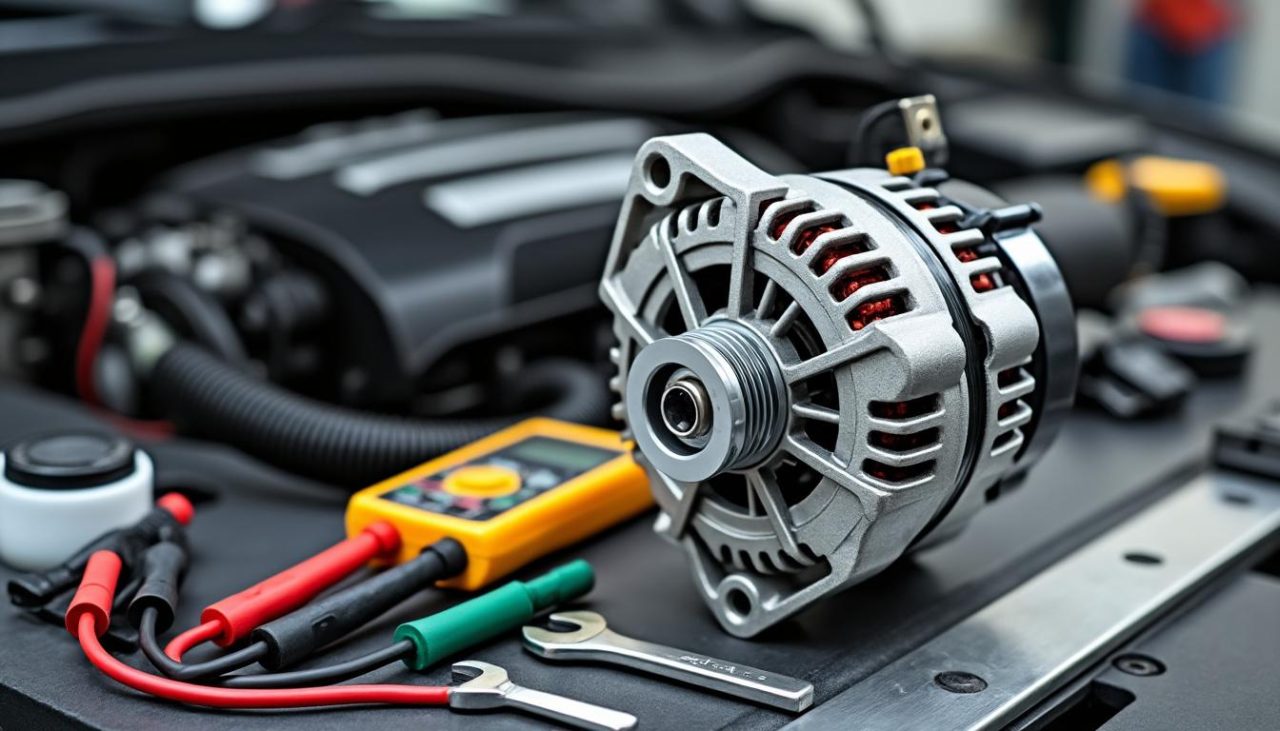

Branchement alternateur 3 fils : étapes essentielles pour une installation réussie

Dans l’univers de la mécanique automobile, s’assurer d’un câblage électrique fiable est primordial. Le branchement d’un alternateur à 3 fils, composant clé du système électrique, reste une opération délicate mais accessible avec un protocole clair. Ce type d’installation joue un rôle central dans la gestion du moteur électrique et la recharge de la batterie. En 2025, alors que la complexité des accessoires auto évolue, maîtriser ces étapes évite pannes et surcoûts. Ce guide dévoile un chemin précis, mêlant théorie et savoir-faire, pour sécuriser toute installation électrique en milieu automobile.

Identification et rôle des fils dans le câblage d’un alternateur 3 fils

Un alternateur à trois fils regroupe généralement une fonction de production électrique, une de commande de charge et une de masse. Chacun de ces fils correspond à une utilité distincte et essentielle à la fois pour la stabilité du système électrique et pour l’efficacité du moteur électrique. Comprendre leur désignation et leur fonction facilite grandement l’installation et les réparations.

Distinction entre fils de charge, excitation et masse

Le premier fil, souvent le plus robuste, constitue le fil de charge. Ce câble, identifié par la mention « B+ » ou « BAT », relie directement l’alternateur à la batterie. Son rôle est de fournir un flux électrique stable, indispensable pour garder la batterie chargée même sous contrainte énergétique intense. Il doit donc être de haute qualité et bien isolé pour éviter toute perte d’énergie.

Le second fil, d’un diamètre plus fin, est le fil d’excitation, souvent nommé « IGN » ou « L ». Ce câble active le circuit interne de l’alternateur, déclenchant la génération d’électricité. Un mauvais branchement de ce fil peut provoquer des voyants inquiétants sur le tableau de bord, une surconsommation ou une décharge de batterie. Par exemple, sur certains modèles Renault, une inversion avec le câble de charge entraîne un voyant « casse moteur » et une batterie déchargée sans raison apparente.

Le troisième fil sert de masse et assure la liaison avec le châssis du véhicule. Bien que parfois négligé, il garantit la stabilité du circuit en offrant un point de référence électrique sûr. Ce fil protège le système des perturbations et évite des dysfonctionnements graves. Sur certains alternateurs spécifiques tels que Ducati ou ATM, la configuration des fils peut différer, où deux fils jaunes et un rouge correspondent aux extrémités et au point milieu des bobinages.

Liste des vérifications initiales 🔍

• 💡 Identifier chaque fil selon sa taille et son marquage (B+, IGN, masse).
• 🔌 Utiliser un multimètre pour tester la continuité des fils avant installation.
• 🔧 Déconnecter la batterie pour prévenir tout risque d’électrocution.
• 🧼 Vérifier l’état des connecteurs et câbles pour éviter la corrosion ou l’usure.
• ⚙️ Préparer un espace de travail propre et dégagé pour une installation aisée.

Une identification soignée prévient les erreurs fréquentes qui aboutissent à une installation défaillante, évitant ainsi une panne prématurée du système électrique automobile.

Outils et matériels nécessaires pour un branchement d’alternateur à 3 fils réussi

Le travail sous le capot requiert un outillage adapté pour respecter les normes de sécurité tout en facilitant le montage. Chaque étape doit s’appuyer sur des outils performants et fiables afin de ne pas compromettre la longévité du système électrique. Les accessoires auto utilisés jouent un rôle important dans la qualité finale de l’installation électrique.

Liste d’outils indispensables 🔧

• 🧰 Multimètre numérique pour mesures de tension et continuité.
• 🔩 Jeu de clés plates et à cliquet (formats variés selon le véhicule).
• 🪛 Tournevis cruciforme et plat pour fixation des cosses et connecteurs.
• ✂️ Pinces coupantes et à dénuder pour ajuster les câbles si besoin.
• 🧤 Gants isolants pour assurer une protection contre les contacts électriques.
• 🔋 Régulateur de tension de marque fiable (Schaeffler, Hella) pour stabiliser le système.

Pratique et sécurité en atelier

L’arrêt et la déconnexion de la batterie constituent la première règle de sécurité. Au-delà, la tenue d’un atelier bien organisé avec un éclairage suffisant empêche tout accident et accélère la réparation. Ma gestion des interventions dans différents garages montre que la préparation limite largement les maladresses. Cela évite aussi l’usure inutile des câbles électriques due à de mauvais contacts forcés ou une manipulation non maîtrisée.

Disposer d’un bon régulateur de tension est déterminant pour préserver l’intégrité du moteur électrique et des accessoires auto connectés comme la radio ou les phares. L’équipement recommandé s’harmonise avec les alternateurs Bosch, Valeo ou Denso, tous leaders en électricité automobile.

Procédure détaillée pour le branchement d’un alternateur 3 fils

Cette étape constitue le cœur même de la réussite. Un protocole rigoureux assure un câblage conforme, sécurisé et fonctionnel, limitant les risques de panne électrique et d’erreur humaine. Les étapes doivent être respectées dans l’ordre pour garantir une installation alignée avec les spécifications constructeur.

Étapes à suivre pour un branchement parfait

1. ❌ Déconnectez la borne négative de la batterie pour isoler le système électrique.
2. 🔍 Identifiez précisément les bornes de l’alternateur : charge (B+), excitation (IGN/L), masse (châssis).
3. ⚙️ Connectez d’abord le fil de masse au châssis, en veillant à un contact métallique propre et dépourvu de peinture.
4. 📏 Branchez le fil d’excitation sur la borne dédiée, en vérifiant la qualité et la solidité du connecteur.
5. 🔌 Fixez enfin le fil de charge sur la borne positive, en serrant correctement pour éviter tout desserrage éventuel.
6. 🔄 Inspectez chaque connexion pour confirmer l’absence de jeu ou corrosion.
7. 🔋Reconnectez la batterie et démarrez le moteur.

Conseils pratiques pour éviter les erreurs fréquentes

• ⚠️ Ne jamais inverser les fils, en particulier charge et excitation.
• 💡 Nettoyer les points de connexion pour assurer une bonne conductivité.
• 🚫 Ne pas sauter les tests ou raccourcir les fils, pour garantir une tension de 13,5 V à 14,5 V en fonctionnement.
• 🛑 Éviter de faire tourner l’alternateur sans batterie montée, cela peut endommager le régulateur.

Diagnostic et dépannage après installation d’un alternateur 3 fils

Tester le système intégralement après montage évite bien des désagréments. Les défaillances électriques peuvent résulter d’une mauvaise connexion, d’un câble détérioré ou d’un régulateur défectueux. Intervenir rapidement limite l’ampleur des dégâts et le remplacement coûteux de pièces.

Signes d’un système électrique défaillant 🔴

• 🔋 Batterie qui se décharge anormalement vite malgré une charge récente.
• ⚡ Voyant de batterie allumé au tableau de bord.
• 🔊 Bourdonnements ou sifflements anormaux provenant de l’alternateur.
• 💡 Phares qui faiblissent au ralenti ou fluctuations d’éclairage.
• ⚠️ Codes d’erreur sur l’ordinateur de bord indiquant problème de charge.

Procédures de contrôle à effectuer avec un multimètre

• 🧪 Mesurer la tension aux bornes de la batterie moteur tournant : elle doit être comprise entre 13,5 V et 14,5 V.
• 🧮 Tester la continuité des fils et les connexions.
• 🔍 Mesurer la résistance des bobinages, généralement comprise entre 10 et 50 ohms.
• ⚙️ Vérifier l’état du régulateur de tension et son fonctionnement.

Un diagnostic rapide réduit les coûts et évite une panne critique en circulation. Sachez que la qualité des accessoires auto utilisés dans l’installation impacte énormément la durée de vie de votre système électrique.

FAQ fréquentes sur le branchement d’alternateur 3 fils

• ❓ Comment savoir si mon alternateur est défaillant avant de le remplacer ?
  Les signes typiques incluent un voyant batterie au tableau, une décharge rapide, des bruits suspects, ou une tension inférieure à 13 V moteur tournant.
• ❓ Peut-on rouler avec un alternateur défaillant ?
  Uniquement sur de courtes distances, la batterie alimentera temporairement le moteur électrique, mais la panne nette survient rapidement.
• ❓ Le branchement diffère-t-il selon la marque ?
  Le principe reste identique, mais les couleurs et connecteurs varient. Toujours consulter le manuel ou prendre photo avant démontage.
• ❓ Que faire si le voyant de charge reste allumé après installation ?
  Inspecter fils IGN, masse et B+ pour mauvais contacts, puis vérifier régulateur de tension.
• ❓ Quel entretien pour prolonger la vie de l’alternateur ?
  Contrôler et nettoyer régulièrement les connexions, remplacer batterie tous les 5 ans, et vérifier tension courroie.
